热缩套管防护技术在变电站的应用

发布时间:2022-02-26 点击次数:5333

本文叙述了新型热缩套管的概念、性能特点以及应用情况, 提出了变电站实施绝缘防护应注意的问题。


1、热缩套管的概念

热缩套管:将可塑性线型高聚物通过挤出成型得到规定尺寸的管状中间产品,辐照交联后加热扩张,冷却定型得到的具有一定尺寸的具有弹性记忆的管状产品。用热缩套管进行绝缘防护,能使之与导电母排紧密结合, 牢固附着在导体表面, 达到带电体被绝缘包裹的目的。

2 技术性能分析

2. 1、九维热缩套管性能参数


2. 2、热缩材料的阻燃性能

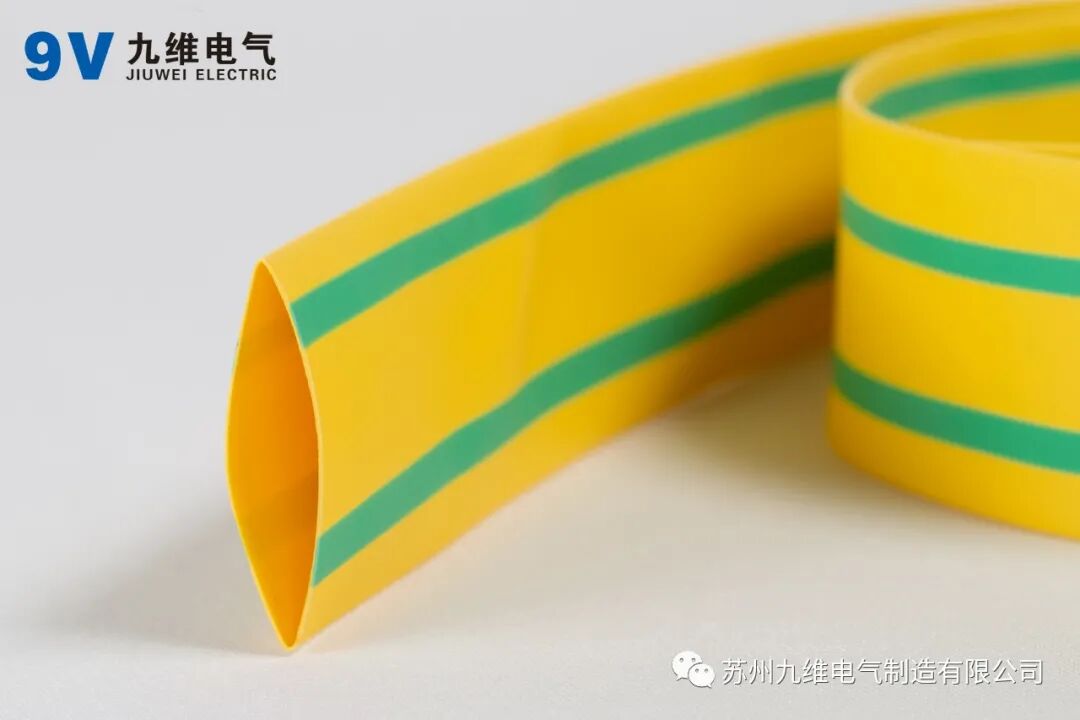

电力设备绝缘材料均要求阻燃, 热缩材料以橡塑共混高聚物为主体, 添加性能优异的阻燃剂,  具有很好的离火自熄性, 可满足电力系统的阻燃要求。图片

2. 3、热缩材料的耐老化性能

根据热缩原理, 热收缩从微观本质上讲来源于内部网络的交联结构, 正是由于这种原因, 热缩材料的抗老化性能优于其它绝缘材料。上海电缆研究所对热缩材料所做的加速老化实验表明, 该材料热老化寿命可达20 a, 在人造卫星上应用的热缩材料至今已正常运行21a。

2. 4、热缩材料的耐温性能

由于热缩材料具有特殊的微观本质, 该材料经158 ℃±2 ℃ 168 h 热老化试验, 性能无大变化 (对变电站专用系列热缩材料而言)。一般说来, 变电站母排的极限工作温度为70 ℃。因此, 可以满足变电站运行对其耐温特性的要求。


3 应用情况
热缩套管应用于变电站绝缘防护可以解决许多实际问题。
(1) 有效预防小动物短路故障
(2) 防止污闪、凝露闪络、覆冰等跳闸事故
(3) 有效防止人身伤亡事故
(4) 防止盐雾及有害化学气体对母线的腐蚀腐蚀作用。

4 应用中的注意事项

(1) 根据不同的变电设施选用不同的热缩材料。

对裸露母排, 可选用母排绝缘套管 , 也可用复合绝缘热缩带缠绕。前者必须拆卸母排, 施工难度较大, 所需时间长, 但处理后美观;后者不必拆母排, 施工较容易, 时间短。用户可根据实际情况选用。如新建变电站未投运、时间宽裕可采用母排绝缘套管方式, 老站改造停电时间有限可考虑采用复合绝缘热缩带的方式。
母排接头处或与套管连接处可采用绝缘接头防护盒。由于接头联结处常常需要卸装, 采用绝缘防护盒可灵活打开、合上, 便于检修, 不要用绝缘套管或热缩带固定死。


(2) 关于加热处理
绝缘套管或热缩带只有通过加热处理才能收缩于带电体表面, 因此, 加热处理工艺不仅关系到材料的寿命, 而且关系到安全性。加热处理应注意以下几点:
①外观:加热后应光滑均匀, 收缩后壁厚不超过3mm 以下。
②热收缩性:无论采用套管还是热缩带, 均应保证收缩到位, 中间不残留气隙, 否则会导致发热影响寿命, 尤其是弯角处应仔细处理才能保证到位。
③连接处理:热缩套管或热缩带连接处的处理至关重要, 连接处加热时间必须足够长才能保证其热收缩性和平稳过渡, 从而保证前后两段和联结处的电气性能一致。
(3)必须留余母排带电体验电位置:便于检修时验电接地用。必须根据现场实际选择ABC 三相的验电位置。A、B、C 三相位置应呈三角形,, 应尽可能远离支持绝缘子, 以防带电体对瓷瓶闪络, 见图1。


5 应用前景
根据中研普华产业研究院发布的《2021-2025年中国热缩套管行业发展前景及深度调研分析报告》显示:
热缩管它有独特的优点。近年来,在电子、电力和家用电器等部门广泛采用。

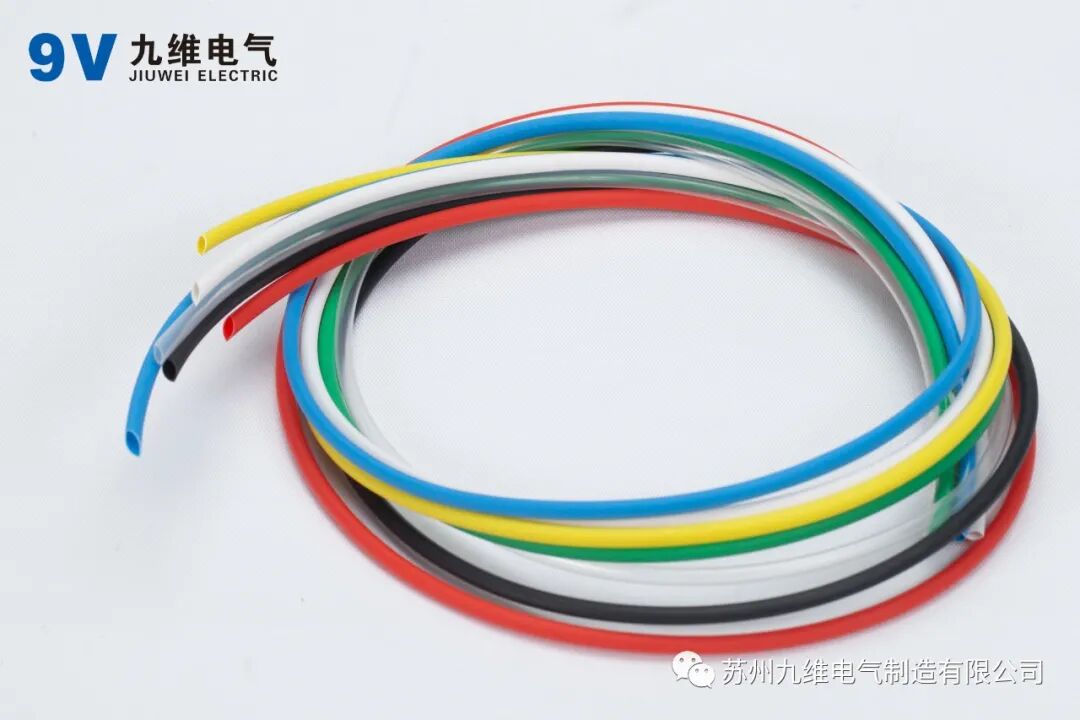

除了上述用于变电站母排保护外,在我们实际生活中也常常能够接触到,如,在通讯行业可以用于加强电缆间连接的连接强度、电气特性和密封性;在电冰箱中,热缩管可以加强制冷器铜铝接头的连接强度和密封性;在复印机中,热缩管可以增强电气连线的连接强度和提高其绝缘电阻与耐压等图片
热缩标识管是在热缩管的基础上,经过特殊处理,使其表面能够适应精确牢固的打字,其核心价值在于永久标识。图片6 结语
热缩材料应用于变电站的绝缘防护, 从根本上解决了小动物短路、盐雾腐蚀、污闪、拉弧放电等问题, 对老变电站的改造是一种切实有效的措施。
经试验验证, 该材料具有良好的绝缘性能以及导热性、阻燃性、抗老化性和耐温性能, 可用于变电站开关室开关柜及汇流排等裸露导体的绝缘防护也可用于绝缘子增加爬电距离和防止污闪等。只要在使用中注意选用质量合格的产品, 并在安装中严格按照施工工艺要求进行施工, 则热缩材料一定能起到良好的绝缘防护作用。
虽然我国研制和生产热缩管的时间不长,但是发展很快。 在射频连接器上主要用于加强连接器和电缆的连接,在低频连接器中作为替代绝缘体,热缩管还可以作为连接器中的密封件。热缩管在国民经济其它行业中也得到广泛的应用。总之,热缩管的应用领域可以说深入到国民经济各个部门,是一个很有发展前途的新兴行业。
