冷缩终端的安装方法

发布时间:2020-04-13 点击次数:3581

【摘要】:电力是当今社会生产生活的主要动力来源,随着当今城市规模不断扩大以及现代化生产程度日趋提高,输供电系统呈现出:供电网络庞大,供电系统复杂,供电环节多,供电距离长等特点。越来越多的电力安全事故也频繁发生,对人民的生命财产安全产生不小的威胁,所以我们应该具有一套完整的保障体系。

冷缩电缆附件

电缆作为整个供电网络的重要传输工具,电缆与电缆之间的接续点的安全所以显得尤为关键,冷缩电缆附件具有优良的绝缘和高弹性,安装后始终保持对电缆本体合适的径向压力,使内界面紧密结合,不会因为电缆运行时的呼吸作用而产生电击穿。应力控制部分与主绝缘复合为一体,有效地解决了电缆外屏蔽面处的电应力集中问题,确保绝缘可靠,运行安全为电力传输稳定和安全提供重要的保障”苏州九维电气制造有限公司”研制开发的具有极高的弹性、良好的绝缘性能、抗漏电痕、憎水性、耐气候性、耐紫外老化的电缆附件,对电力运行安全更是进行全方位防护。



由于电缆附件作业由人工在现场安装完成的,受到施工环境和运行环境的影响,不可避免的会因为安装失误、外力破坏、电缆进水等原因造成击穿和爆炸事故。而且在电缆接头发生击穿和爆炸事故时会释放出大量的能量,对周边其它电力设施或人员造成危害,甚至会造成二次事故的发生。针对这些问题,“九维电气”专门制作出关于冷缩电缆终端的详细的安装视频,希望此视频能帮助到更多的电工电力从业者更好的完整工作。更多电气相关资讯请关注“苏州九维电气制造有限公司”


下面我就为大家讲解下冷缩电力中间接头应该怎么安装才能保证电力的最完美的连接(下附完整安装教程视频)



1. 安装前准备工作:

a:应注意安装场地无扬尘,保持干燥通风的环境。

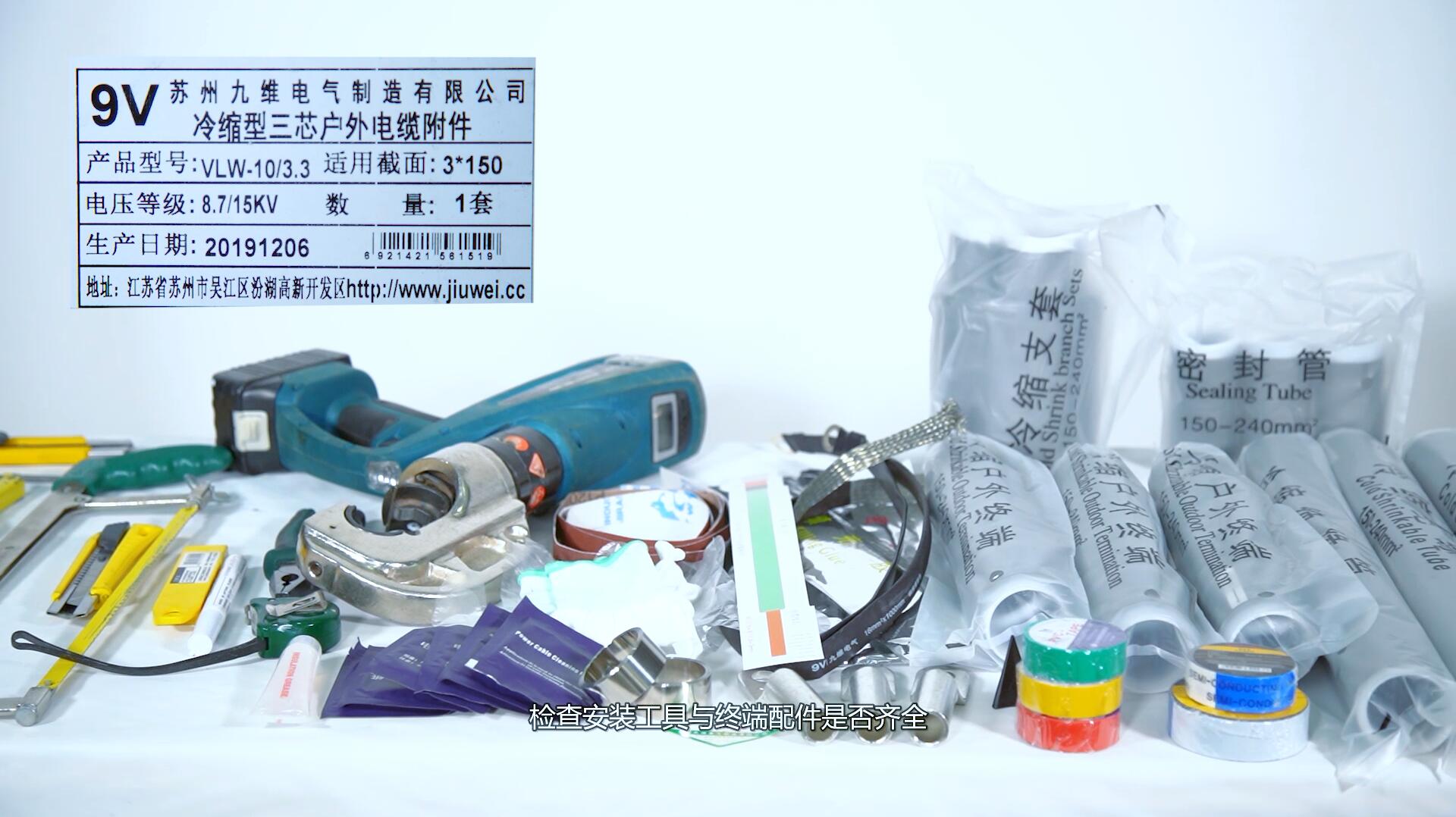

b:检查安装工具与终端配件是否齐全.

c:核对电缆附件与电缆是否匹配.


2 (1).jpg


2. 开剥

a:按照安装说明书的长度剥去电缆外护套.

b:底部留30mm钢铠,剥去其余钢铠.

c:根部留10mm内护套,剥去其余电缆内护套,剥去填充物.

d:三相分开,用PVC胶带包扎每相电缆端头铜屏蔽.



3. 接地处理

a:擦去电缆外护套50mm开剥处表面的污垢.

b:用粗砂纸打磨钢铠,用恒力弹簧将铠装接地线固定在钢铠上.

c:用PVC胶带包好恒力弹簧及钢铠.

d:用三角垫锥将铜屏蔽接地线嵌入电缆三相分叉处,用恒力弹簧固定在铜屏蔽层上,用PVC胶带包好恒力弹簧.

e:用填充胶将两个恒力弹簧之间的缝隙填平及缠绕恒力弹簧.

f:在填充胶外绕一层绝缘自粘带,搭接外护套10mm.

g:在电缆外护套与绝缘自粘带搭接处绕一层密封胶.

4. 安装冷缩支套、冷缩管

a:套入冷缩三支套至根部,抽去支撑条。抽拉时应先抽拉支部支撑条,后抽拉根部支撑条,抽拉支撑条时应逆时针方向抽拉.

b:按照正确方向套入冷缩绝缘管,冷缩管与支套指端搭接20-30mm



5. 铜屏蔽、半导层处理

a:用标尺校验电缆顶部到冷缩管之间的长度,并切除多余冷缩管.

b:根据标尺确定铜屏蔽层长度,用PVC做标记并固定铜屏蔽层.且分别做相位标识.

c:根据标尺确定半导层剥切长度,做好标记并剥切半导层.半导电层末端用工具倒角,使半导电层与绝缘层平滑过渡.

d:按照端子孔深加3mm长度,切除各相绝缘.

e: 用细砂纸打磨绝缘层表面。(打磨绝缘层时注意不要打磨到半导层).



6. 安装终端头

a:用清洁纸将绝缘层向半导电层方向清理干净表面.

b:在铜屏蔽处以半搭接方式缠绕半导电带并搭接半导电层5mm,并搭接冷缩管3-5mm。使其形成平滑坡度.

c:用标尺定位终端安装基准线,用PVC胶带做标识.

d:用清洁纸将绝缘层向半导电层方向,表面清理干净.

e:将硅脂均匀的涂在绝缘层表面.

f:将终端头套在电缆上,对准安装基准线,抽去支撑条使终端头收缩,抽拉支撑条时应逆时针方向抽拉.


7. 压接端子、套密封管

a:套入接线端子,按国标要求压紧端子.

b:在接线端子压接处缠绕密封胶,填平绝缘层与端子之间的空隙

c:在密封胶外缠绕一层绝缘自粘带.

d:套上冷缩密封管,抽去支撑条,切除多余冷缩密封管.

8. 安装完毕,清理现场.感谢大家观看,谢谢!
